物联网平衡式阀控热量表是一款集成超声波流量测量、物联网技术、高精度温度监测和智能阀门控制的冷热两用计量设备，广泛应用于供热系统的平衡调节。该产品采用一体式黄铜管段与V型球阀，结构紧凑、安装简便，配备超声波换能器和PT1000温度传感器，实现精确的流量与温度测量，为现代供热系统提供高效、智能的解决方案。
产品概述
物联网平衡式阀控热量表是一款集成超声波流量测量、物联网技术、高精度温度监测和智能阀门控制的冷热两用计量设备，广泛应用于供热系统的平衡调节。该产品采用一体式黄铜管段与V型球阀，结构紧凑、安装简便，配备超声波换能器和PT1000温度传感器，实现精确的流量与温度测量，为现代供热系统提供高效、智能的解决方案。
· 产品外观：整体包裹式外观设计无导线外露，基表长度与普通热表一致，可以直接替换。
· 阀体设计：选用V型304不锈钢阀体，确保阀在小流量或高粘度介质下仍有等百分比流量特性。
· 计量类型：采暖/制冷两用，热量、冷量均可计量。
· 流量采集：采用超声波原理设计和优质压电陶瓷换能器，保证高精度和稳定性。
· 温度采集：通过PT1000采集供回水温度，温度分辨力0.01℃。
· NFC功能：可直接用手持NFC设备，实时获取表端数据。
· 数据存储：可存储不少于24个月的温度、流量等历史数据。
· 防锈死功能：具有阀门自动清理功能，防止阀门结垢影响性能。
· 耐用可靠：大扭矩低功耗执行器，能有效保证开关寿命10万次以上。
· 低功耗功能：微功耗设计，电池使用寿命可达6年以上。
· 外壳防护：防护等级为IP68，可适应各种恶劣的安装环境。
技术参数
性能 | 参数 |
公称通径 | DN20/DN25 |
阀门开度 | 0%~100% |
最大允许工作压力 | 1.6MPa |
工作环境 | 温度：5℃~55℃；湿度≥93% |
流量分辨率 | 0.001m³/h |
测温精度 | ±0.01℃ |
测温范围 | 4℃~95℃ |
数据通讯 | NB-IoT/4G-Cat.1/NFC/红外 |
工作电源 | DC3.6V锂电池 |
防护等级 | IP68 |
公称通径 （DN）mm | 最大流量 | 公称流量 | 最小流量 |
m³/h | |||
20 | 5.0 | 2.5 | 0.025 |
25 | 7.0 | 3.5 | 0.035 |
外形尺寸图
公称通径 （DN）mm | 基表长度L1(mm) | 外壳长度L2(mm) | 宽度 W(mm) | 高度 H(mm) | 接口螺纹D(inch) |
DN20 | 130 | 118.60 | 80 | 100 | G1B |
DN25 | 160 | 118.60 | 80 | 105.25 | G5/4B |

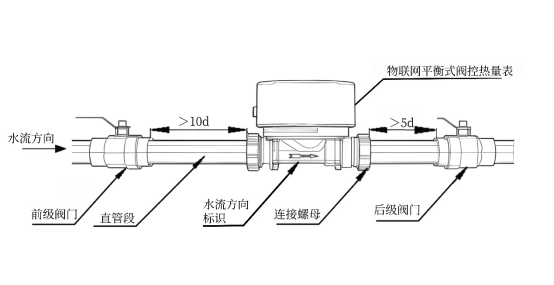

安装示意图
安装示意图
