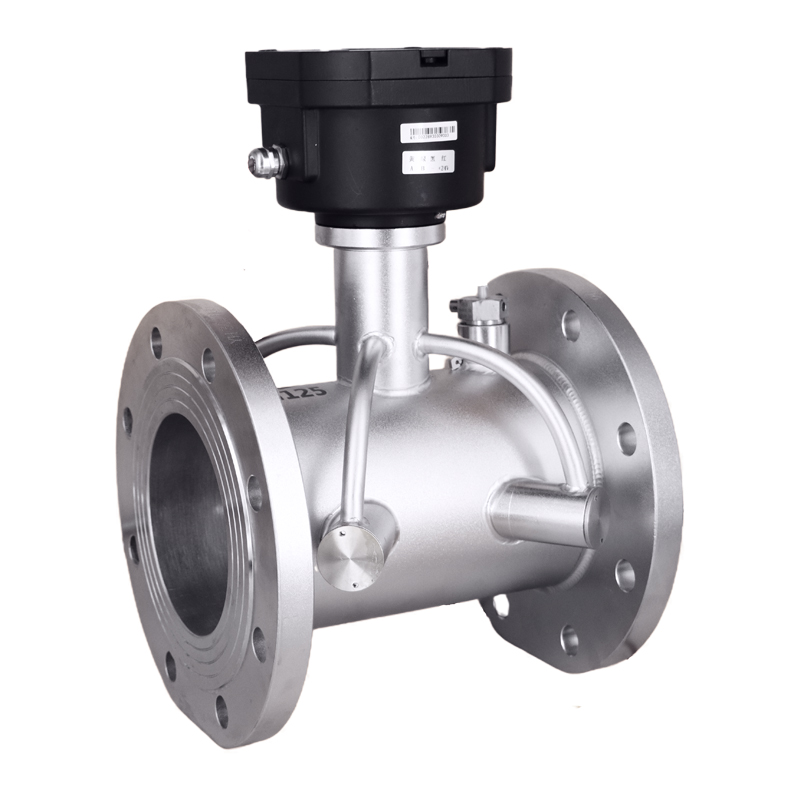

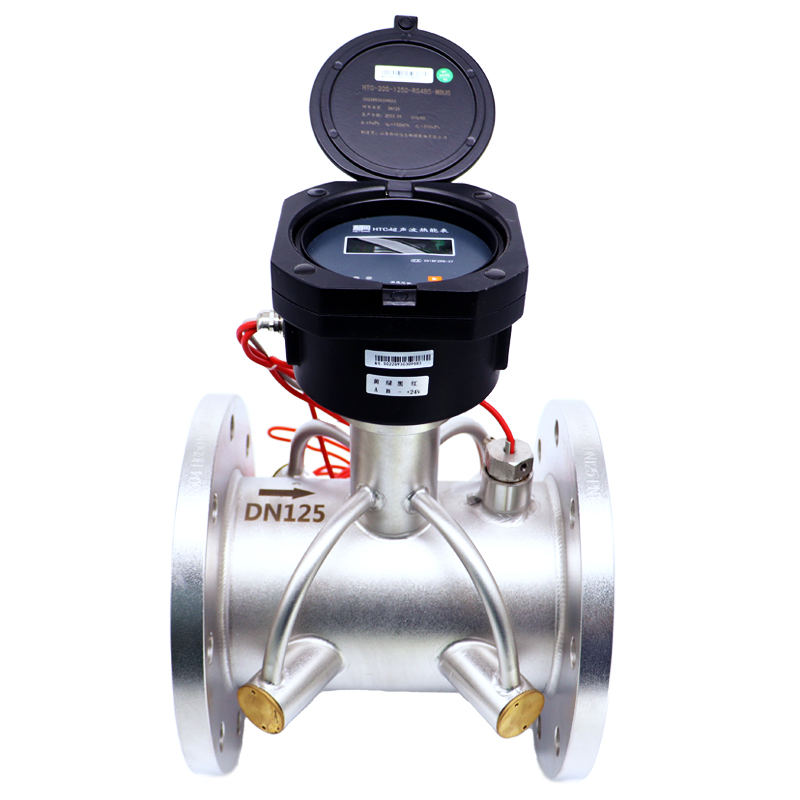

楼栋单元超声波热量表主要由积算仪、流量计和配对温度传感器三部分组成，通过流量计及配对温度传感器测量供回水流量及供回水温度，进而计算及显示介质流经热交换系统所释放或吸收的热量。该产品可通过M-Bus/RS485/NB-IoT/4G-Cat.1等通讯方式将热量数据上报至信息管理平台，实现数据分析和处理，进而提高对供热管线的精确管理。
产品概述
楼栋单元超声波热量表主要由积算仪、流量计和配对温度传感器三部分组成，通过流量计及配对温度传感器测量供回水流量及供回水温度，进而计算及显示介质流经热交换系统所释放或吸收的热量。该产品可通过M-Bus/RS485/NB-IoT/4G-Cat.1等通讯方式将热量数据上报至信息管理平台，实现数据分析和处理，进而提高对供热管线的精确管理。
· 温度采集：通过PT1000采集供回水温度，温度分辨力为0.01℃。
· 通讯功能：M-Bus/RS485/NB-IoT/4G-Cat.1通讯方式可选。
· 计量类型：冷热两用，采暖、制冷均可计量。

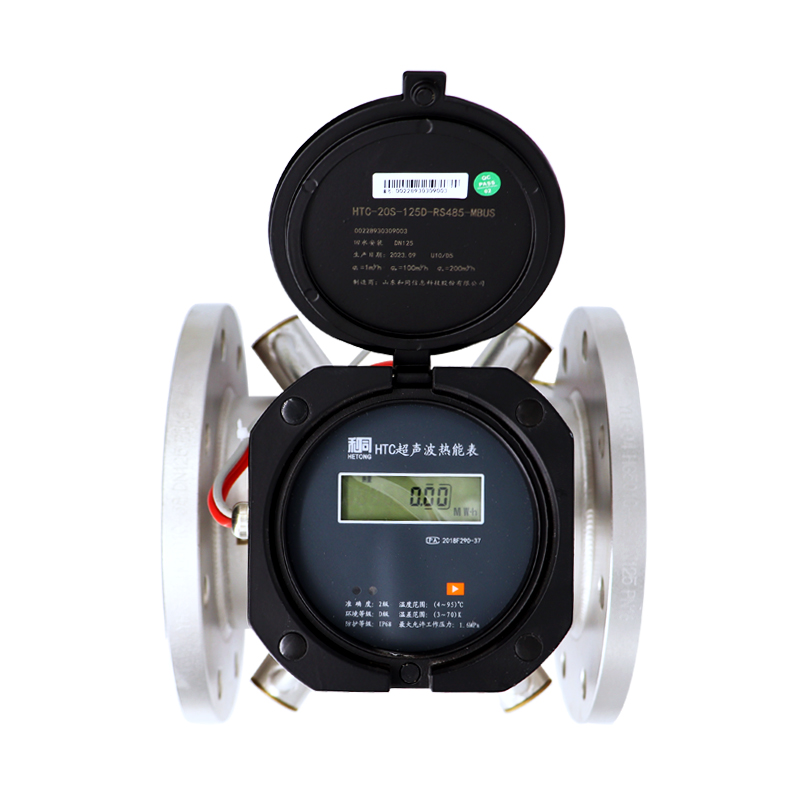

· 液晶显示：显示累积热量、累积冷量、热功率、进回水温度、温差、累积流量、瞬时流量、上电时间、报警时间等。
· 超低功耗：使用锂电池供电，供电电压3.6V，可使用10年以上。
· 安装简洁：可水平或竖直安装，多角度表头能满足多个视角的读数要求。
· 防护等级：IP68，可适应各种恶劣的安装环境。
技术参数
性能 | 参数 |
准确度等级 | 2级 |
公称通径 | DN50~DN200 |
流量分辨力 | 0.1m³ |
热量分辨力 | 0.01MWh / 0.1MWh |
温度分辨力 | 0.01℃ |
显示位数 | 8位 |
最大允许工作压力 | 1.6MPa |
环境温度 | -25℃~55℃ |
电源电压 | DC 3.6V（锂电池） |
电池寿命 | 10年 |
压力损失 | ≤25kPa |
通信方式(可选) | M-Bus/RS485/NB-IoT/4G-Cat.1 |
温度范围 | 4℃~95℃ |
温差范围 | 2K~75K |
防护等级 | IP68 |
公称通径 DN（mm） | 量程比 | 流量上限 qs（m³/h） | 常用流量 qp（m³/h） | 流量下限 qi（m³/h） |
50 | 100 | 30 | 15 | 0.15 |
65 | 50 | 25 | 0.25 | |
80 | 80 | 40 | 0.4 | |
100 | 120 | 60 | 0.6 | |
125 | 200 | 100 | 1.0 | |
150 | 300 | 150 | 1.5 | |
200 | 500 | 250 | 2.5 |

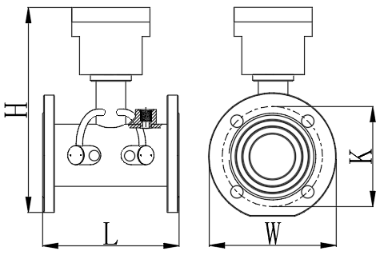

外形尺寸图
公称通径DN（mm） | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
L（mm） | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
W（mm） | 165 | 215 | 230 | 270 | 300 | 320 | 400 |
H（mm） | 330 | 345 | 360 | 385 | 410 | 460 | 570 |
K（mm） | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
连接螺栓 | 4-M16 | 4-M16 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 12-M20 |

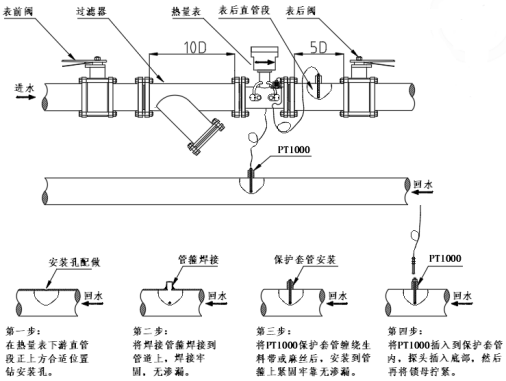

安装示意图
