高温型超声波热量表主要由积算仪、流量计和配对温度传感器三部分组成，采用高温型温度和流量传感器测量及显示介质流经热交换系统所释放或吸收的热量。支持二次仪表显示通讯终端，便于在复杂的安装环境中实时查看热量表的各项数据。该产品可广泛应用于换热站、供热一网及供热二网等高温场景，无论是大型集中供热枢纽还是分支管网，都能有效的监测热量数据，助力供热系统精细化调控。

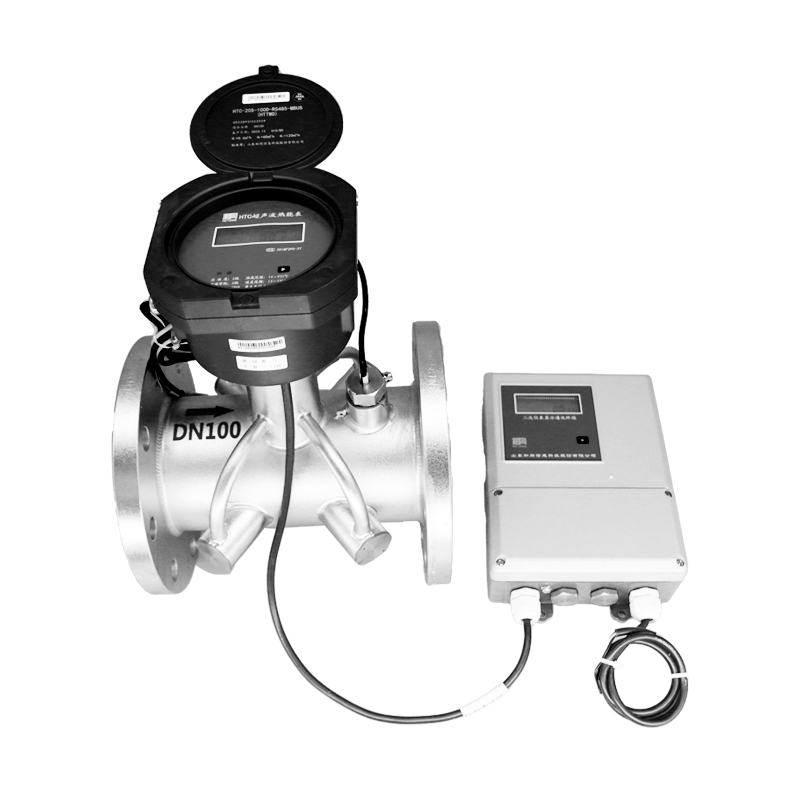

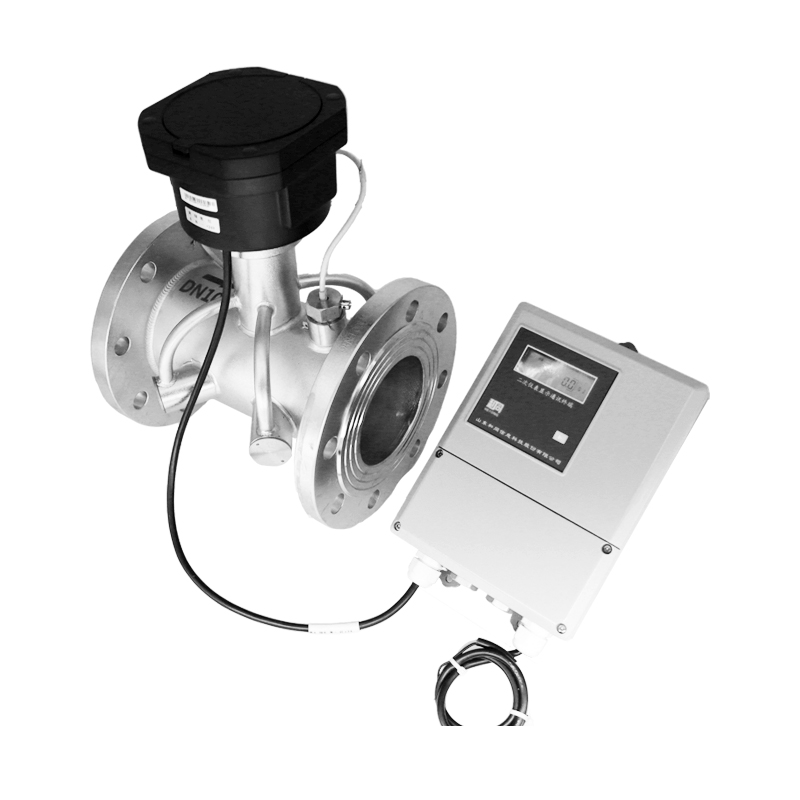

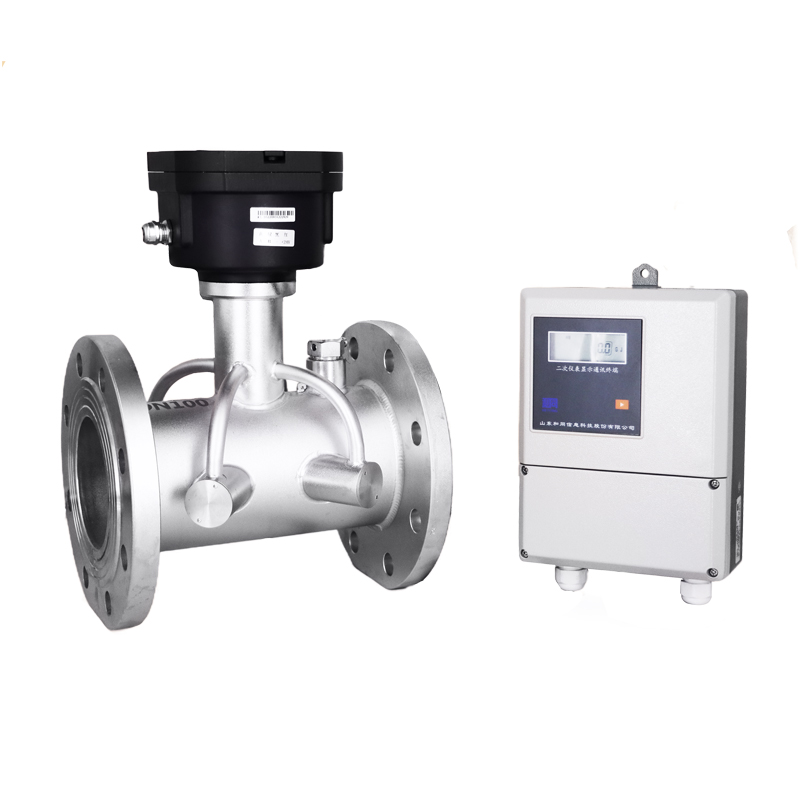

产品概述
高温型超声波热量表主要由积算仪、流量计和配对温度传感器三部分组成，采用高温型温度和流量传感器测量及显示介质流经热交换系统所释放或吸收的热量。支持二次仪表显示通讯终端，便于在复杂的安装环境中实时查看热量表的各项数据。该产品可广泛应用于换热站、供热一网及供热二网等高温场景，无论是大型集中供热枢纽还是分支管网，都能有效的监测热量数据，助力供热系统精细化调控。
· 高温设计：采用耐高温型温度和流量传感器，适用于高温供热环境，在高温介质中稳定运行。
· 应用场景：换热站、供热一网、供热二网等复杂供热系统。
· 多声道设计：采用双声道、四声道、八声道设计，当其中声道出现故障时，其余声道仍能保证热量表稳定运行。
· 通讯功能：M-Bus/RS485/NB-IoT/4G-Cat.1通讯方式可选。
· 计量类型：冷热两用，采暖、制冷均可计量。
· 液晶显示：显示累积热量、累积冷量、热功率、进回水温度、温差、累积流量、瞬时流量、上电时间、报警时间等。
· 超低功耗：使用锂电池供电，供电电压3.6V，可使用10年以上。
· 安装简洁：可水平或竖直安装，多角度表头能满足多个视角的读数要求。
· 防护等级：IP68，可适用各种恶劣的安装环境。
· 二次仪表：安装灵活，抗干扰能力强，通讯距离长，可在复杂的安装环境中选择合适的安装位置，通过RS485接口进行上下行通讯。
技术参数
性能 | 参数 |
准确度等级 | 2级 |
公称通径 | DN50~DN500 |
流量分辨力 | 0.1m³ |
热量分辨力 | 0.01MWh/0.1MWh |
温度分辨力 | 0.01℃ |
显示位数 | 8位 |
最大允许工作压力 | 1.6MPa |
环境温度 | -25℃~55℃ |
电源电压 | DC 3.6V（锂电池） |
电池寿命 | 10年 |
压力损失 | ≤25kPa |
通信方式（可选） | M-bus/RS485/NB-IoT/4G-Cat.1 |
温度范围 | 4℃~130℃ |
温差范围 | 2K~120K |
防护等级 | IP68 |
二次仪表供电 | DC 24V/AC 220V |
二次仪表上下行通讯 | RS485 |
公称通径 DN（mm） | 量程比 | 流量上限 qs（m³/h） | 常用流量 qp（m³/h） | 流量下限 qi（m³/h） |
50 | 100 | 30 | 15 | 0.15 |
65 | 50 | 25 | 0.25 | |
80 | 80 | 40 | 0.4 | |
100 | 120 | 60 | 0.6 | |
125 | 200 | 100 | 1.0 | |
150 | 300 | 150 | 1.5 | |
200 | 500 | 250 | 2.5 | |
250 | 800 | 400 | 4.0 | |
300 | 1200 | 600 | 6.0 | |
350 | 1600 | 800 | 8.0 | |
400 | 2000 | 1000 | 10 | |
450 | 2600 | 1300 | 13 | |
500 | 3200 | 1600 | 16 |

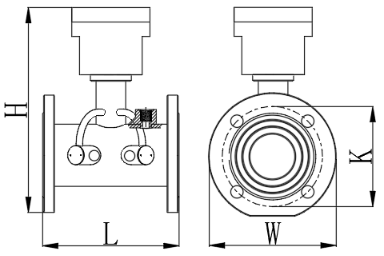

外形尺寸图
公称通径DN（mm） | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
L（mm） | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
W（mm） | 165 | 215 | 230 | 270 | 300 | 320 | 400 |
H（mm） | 330 | 345 | 360 | 385 | 410 | 460 | 570 |
K（mm） | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
连接螺栓 | 4-M16 | 4-M16 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 12-M20 |
公称通径DN（mm） | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | |
L（mm） | 450 | 500 | 550 | 600 | 650 | 650 | |
W（mm） | 408 | 460 | 520 | 580 | 640 | 715 | |
H（mm） | 480 | 525 | 580 | 635 | 692 | 754 | |
K（mm） | 355 | 410 | 470 | 525 | 585 | 650 | |
连接螺栓 | 12-M24 | 12-M24 | 16-M124 | 16-M27 | 20-M27 | 20-M30 |

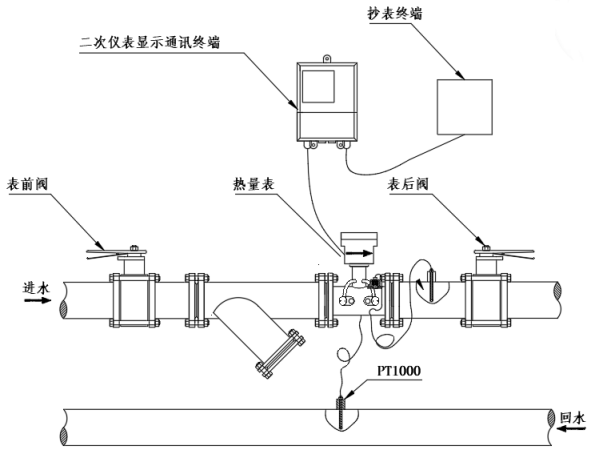

安装示意图
