产品概述
本产品是一款集高精度流量控制与智能化管理于一体的流量调节设备，基于微控制器的核心控制算法，自动感知管道内温度变化，实现精准的流量控制，有效调节管道供热平衡，提升室内采暖舒适度。该产品具备安全可靠、功耗低、体积紧凑、易于安装等特点，是现代自动化控制系统中实现高效节能与智能调控的关键部件。
· 精准开度调节：支持0%~100%范围内的精细开度设置，分辨率达1%。
· 灵活通讯方式：上行支持M-Bus至楼宇集抄器；下行支持M-Bus/RS485/LoRa与温控面板通讯。

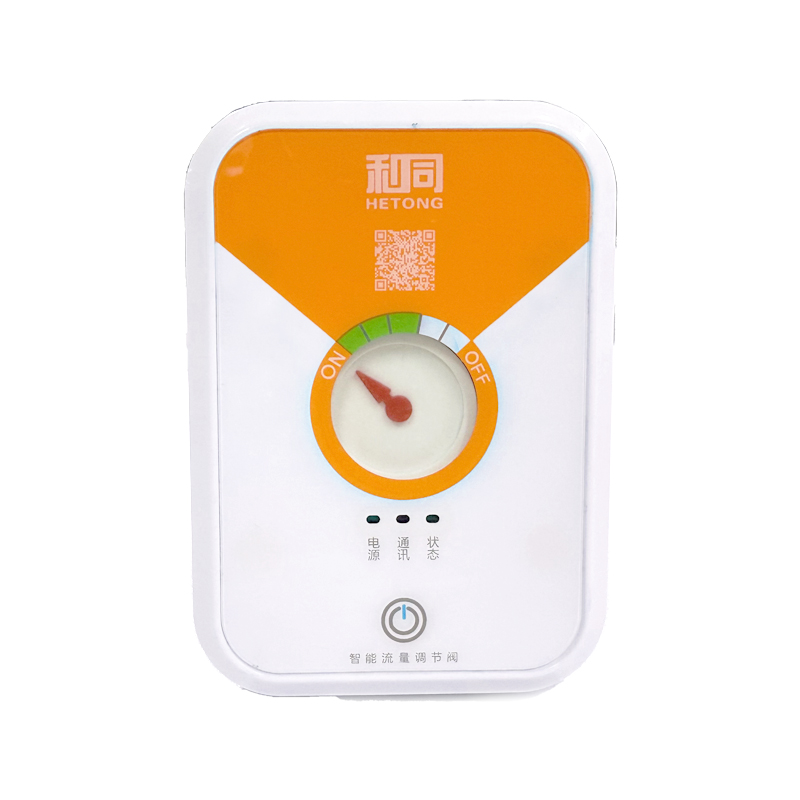

· 直观状态指示：提供电源、通讯及运行状态指示。
· 温度监测能力：可选配进回水PT1000 温度探头，实现温度精准测量。
· 可靠数据保障：采用多址存储校验技术，确保运行数据的安全存储。
· 坚固防护设计：外壳防护等级高达IP65，适应各类严苛安装环境。
· 超低运行功耗：静态功耗低于1W，节能高效。
技术参数
性能 | 参数 |
供电电压 | DC24V~DC36V |
工作环境温度 | -20℃~55℃ |
静态功耗 | ＜1W |
通讯方式 | 上行：M-Bus；下行：M-Bus/RS485/LoRa |
阀门开度 | |
开度分辨率 | 1% |
进回水测温（可选） | PT1000 |
测温精度 | ±0.1℃ |
最大允许工作压力 | 1.6MPa |
公称通径 | DN20/DN25/DN32/DN40 |
防护等级 | IP65 |
公称通径DN（mm） | 20 | 25 | 32 | 40 |
流通能力Kv | 2.5 m³/h | 3.5 m³/h | 6.0 m³/h | 10 m³/h |
最大工作压力 | 1.6MPa | 1.6MPa | 1.6MPa | 1.6MPa |
外形尺寸图
公称通径DN（mm） | 20 | 25 | 32 | 40 | |
外形尺寸 (mm) | L | 91 | 91 | 91 | 91 |
W | 65 | 65 | 65 | 65 | |
H | 140 | 141 | 155 | 161.5 | |

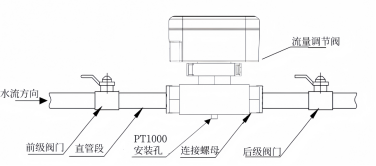

安装示意图
