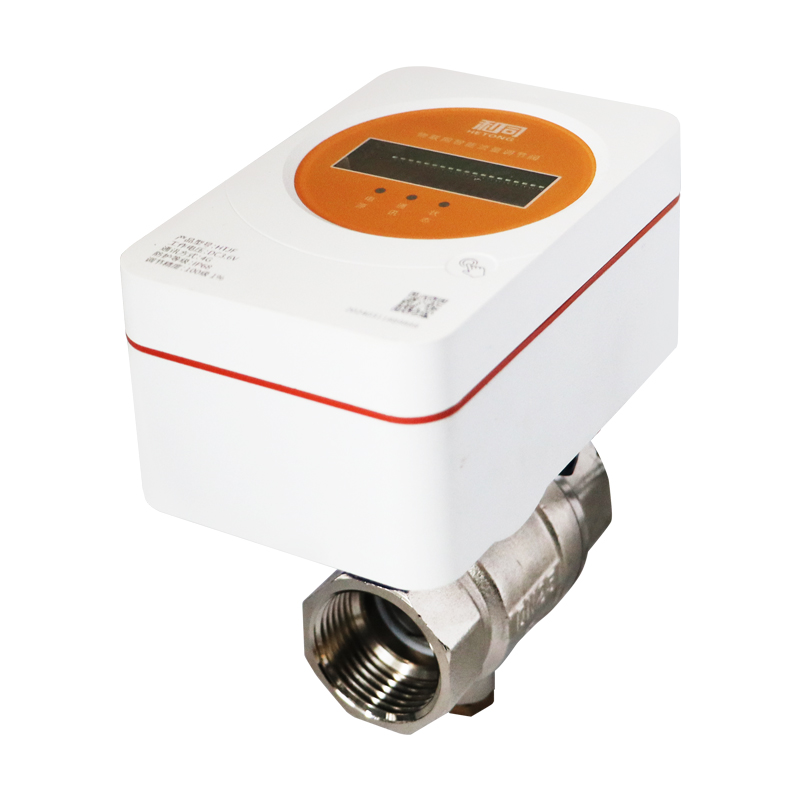

物联网户用流量调节阀是以智能控制为核心的微功耗产品，采用锂电池供电，借助温度传感器、控制器与执行器协同运作，通过NB-IoT/4G-Cat.1模块将实时数据传送到后台运营管理服务中心。工作人员可远程监控供热数据及控制阀门开度大小，极大提高了管理效率，提升了用户的采暖舒适度。
产品概述
物联网户用流量调节阀是以智能控制为核心的微功耗产品，采用锂电池供电，借助温度传感器、控制器与执行器协同运作，通过NB-IoT/4G-Cat.1模块将实时数据传送到后台运营管理服务中心。工作人员可远程监控供热数据及控制阀门开度大小，极大提高了管理效率，提升了用户的采暖舒适度。
· 通讯方式：上行无线NB-IoT/4G-Cat.1模块与管理平台进行通讯。
· 供电方式：采用DC3.6V，1节ER34615大容量锂电池。
· 远程调控功能：可远程实现任意开度控制，实现流量调节。
· 温度采集：采用PT1000测量进回水温度，温度补偿范围为±10℃。

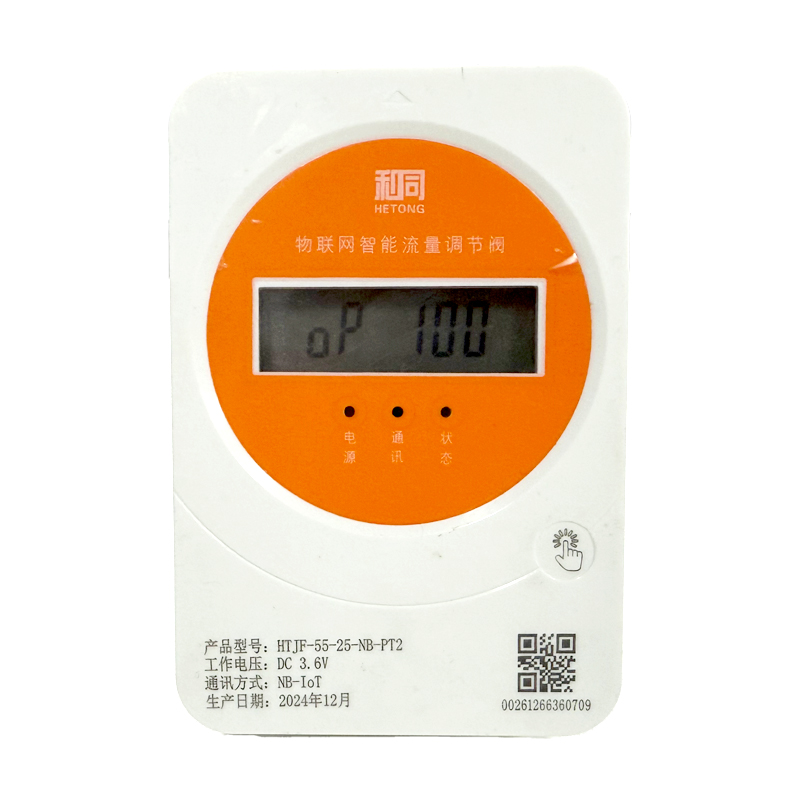

· LCD液晶显示:可以显示开度、温度、阀门状态和设备地址等信息。
· 网络校时功能:采用NB-IoT/4G-Cat.1进行自动获取网络时间并校时。
· 参数设置功能:设备ID、上传频次、阀门开度值和设定温度补偿值等参数设置。
· 上传频率调节功能：可以实现定时刻/定间隔上传(5min~24h可设)。
· 人工方式上传功能：可通过触发按键，进行数据上传至云管理平台。
· 上传频次调整功能：自动切换供暖季与非供暖季，供暖期（10月15日~4月1日）期间，上传频次可根据要求调整，非供暖季默认为1天上传1次数据。
技术参数
性能 | 参数 |
公称通径 | DN20~DN40 |
阀门开度 | 0%~100% |
平均功耗 | ＜0.2mW |
最大允许工作压力 | 1.6MPa |
工作环境 | 温度：5℃~55℃；湿度≥93% |
传输频率(可设置) | 5min~24h |
温度分辨率 | 0.01℃ |
测温范围 | 0℃~95℃ |
进回水温度测量(可选) | PT1000 |
数据通讯(可选) | NB-IoT/ 4G-Cat.1 |
工作电源 | DC3.6V锂电池 |

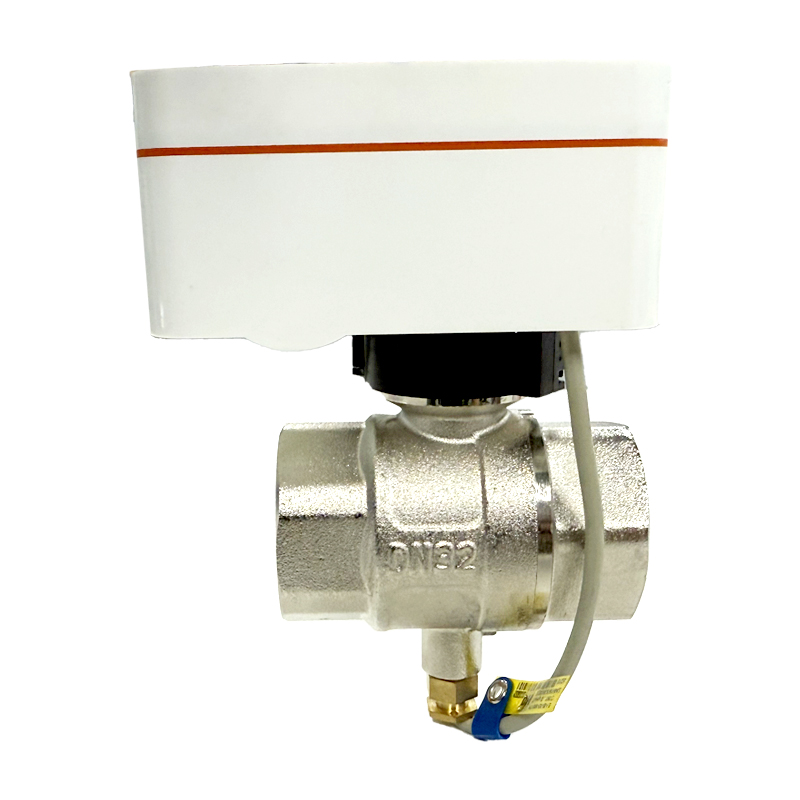

阀体类型 | V型球阀 |
防护等级 | IP65 |
公称通径DN（mm） | 20 | 25 | 32 | 40 |
流通能力Kv | 2.5 m³/h | 3.5 m³/h | 6.0 m³/h | 10 m³/h |
最大工作压力 | 1.6MPa | 1.6MPa | 1.6MPa | 1.6MPa |

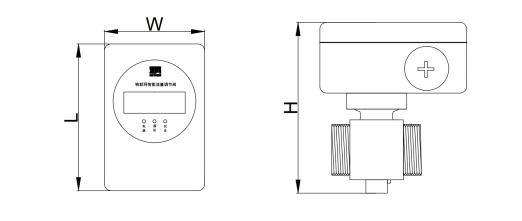

外形尺寸图
公称直径DN（mm） | 20 | 25 | 32 | 40 | |
外形尺寸 (mm) | L | 109 | 109 | 109 | 109 |
W | 75 | 75 | 75 | 75 | |
H | 130 | 132 | 146 | 159 | |

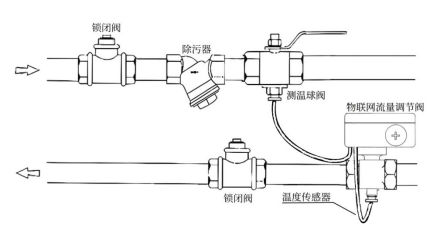

安装示意图
