采用机电分离脉冲式模块化结构设计，通信和计量可分离，更换通讯模块不影响计量部分。可以实现远程抄表、远程控制阀门开关等功能。广泛应用于智慧供水，智慧城市建设，为居民住宅小区分户计量，满足供水企业对终端用户精确计量、结算以及客户对大数据的需求。

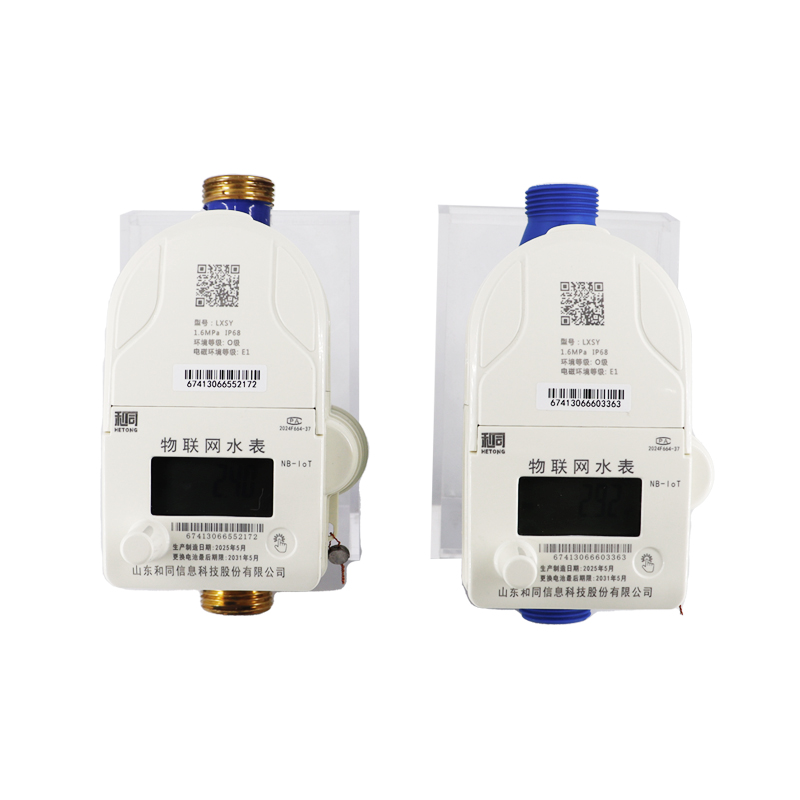

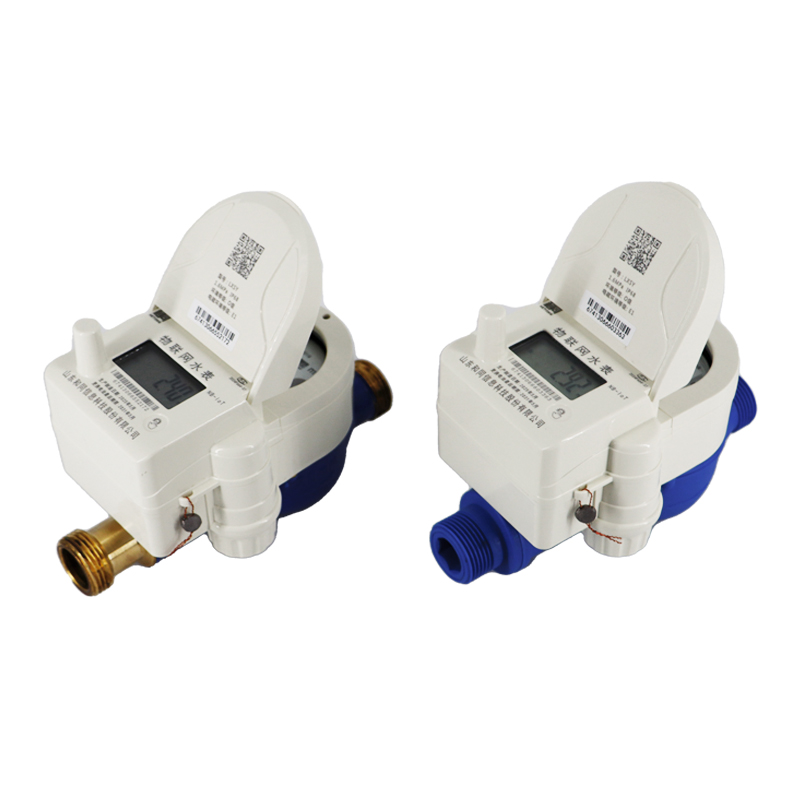

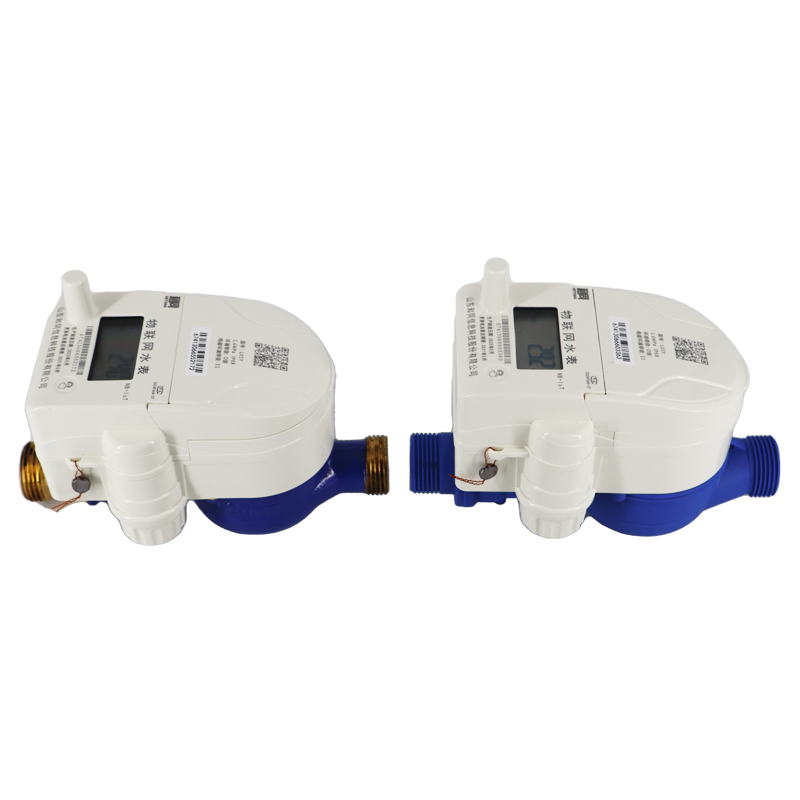

产品概述
采用机电分离脉冲式模块化结构设计，通信和计量可分离，更换通讯模块不影响计量部分。可以实现远程抄表、远程控制阀门开关等功能。广泛应用于智慧供水，智慧城市建设，为居民住宅小区分户计量，满足供水企业对终端用户精确计量、结算以及客户对大数据的需求。
· 微功耗设计：内置锂电供电，电池寿命7年以上。
· 远传功能：支持NB-IoT、4G-Cat.1、蓝牙。
· 模块化设计：机电分离，通信和计量可分离，更换通信模块计量不受影响。
· 远程控制：支持远程控制通断功能，便于管理和紧急处理。
· 远程设置：传输频率可远程设置，最小做到5min周期上报。
· 报警功能：低电压、磁干扰、剩余水量不足等均可报警提示，并能自动关闭阀门。
· 数据安全与存储：采用多址存储校验处理，确保数据安全。最近12个月按月存储的累积流量；最近30天日累积流量；最近48条日累积流量；断电后数据可保存10年。
· 防锈死功能：具有阀门自动清理功能，防止阀门结垢影响水表性能。
· 外壳防护：外壳防护可达IP68，可适应各种恶劣的安装环境。
技术参数
性能 | 参数 |
准确度等级 | 2级 |
公称通径 | DN15~DN25 |
量程比（可选） | R100/R125 |
最大允许工作压力及压损 | 1.6MPa ΔP63 |
工作环境 | 温度：5℃~55℃；湿度≥93% |
温度等级 | 默认T30 |
上游流场敏感度等级 | U10 |
下游流场敏感度等级 | D5 |
气候和机械环境等级 | O |
电磁兼容性等级 | E1 |
数据通讯（选配） | NB-IoT/ 4G-Cat.1 /蓝牙 |
工作电源 | DC3.6V锂电池供电 |
基表材质（可选） | 铜/尼龙 |
防护等级 | IP68 |
公称口径 （DN）mm | 量程比R Q3 /Q1 | 过载 流量 Q4 | 常用 流量 Q3 | 分界 流量 Q2 | 最小 流量 Q1 |
m3/h | |||||
15 | 100 | 3.125 | 2.5 | 0.040 | 0.025 |
125 | 0.032 | 0.020 | |||
20 | 100 | 5 | 4 | 0.064 | 0.040 |
125 | 0.051 | 0.032 | |||
25 | 100 | 7.875 | 6.3 | 0.101 | 0.063 |
125 | 0.081 | 0.050 | |||

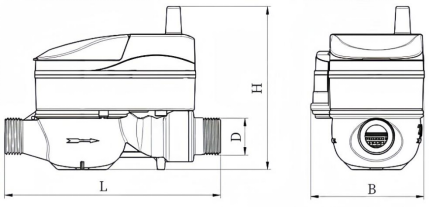

外形尺寸图
公称口径 （DN）mm | 长度 L mm | 宽 B mm | 高 H mm | 螺纹 D | 螺纹 d |
15 | 165 | 102 | 141 | G3/4B | R1/2 |
20 | 195 | 102 | 141 | G1B | R3/4 |
25 | 225 | 102 | 147 | G1 1/4B | R1 |

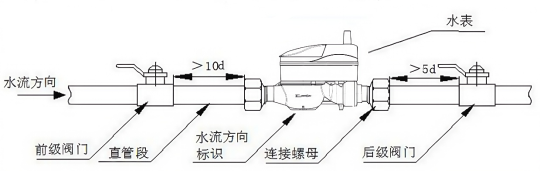

安装示意图
