采用先进的超声波测量技术的高精度超声波水表，具有计量精度高、量程比宽、始动流量小、压损小、使用寿命长，无任何活动部件，可任意角度安装等特点。适用于DN15-DN40管径的冷水、热水等液体的流量计量，用于居民小区、商业建筑、工业园区等场景的水资源计量和管理。
产品概述
采用先进的超声波测量技术的高精度超声波水表，具有计量精度高、量程比宽、始动流量小、压损小、使用寿命长，无任何活动部件，可任意角度安装等特点。适用于DN15-DN40管径的冷水、热水等液体的流量计量，用于居民小区、商业建筑、工业园区等场景的水资源计量和管理。
· 宽量程比：量程比最高可达R500，滴水计量。
· 微功耗设计：微功耗设计，内置锂电池，使用寿命10年以上。
· 流场敏感度等级U0/D0。
· 无任何可动部件，具有无机械磨损、压损低、无安装角度要求等优点。
· 正反向流量计量、低电压报警、泄漏检测等功能。
· 高防护等级：IP68，可适应各种恶劣的安装环境。
· 符合欧盟MID认证。
· 通讯方式：支持M-Bus、RS485、NB-IoT、4G、4-20mA等。
技术参数
性能 | 参数 |
准确度等级 | 2级 |
公称通径 | DN15~DN40 |
量程比（可选） | R250/R400/R500 |
最大允许工作压力及压损 | 1.6MPa ΔP25 |
工作环境 | 温度：5℃~55℃；湿度≥93% |
温度等级（可选） | T30（默认） T50 |
上游流场敏感度等级 | U0 |
下游流场敏感度等级 | D0 |
气候和机械环境等级 | O |
电磁兼容性等级 | E1 |
数据通讯（可选） | NB-IoT/ 4G-Cat.1/ M-Bus/ RS485/红外通讯/4-20mA |
默认单位 | 累积流量0.001m3，瞬时流量0.001 m3/h，水温0.01℃ |
检定模式分辨率 | 累积流量0.001L |
工作电源 | DC 3.6V锂电池 |
基表材质 | 铜 |
防护等级 | IP68 |
公称口径 （DN）mm | 量程比R Q3 /Q1 | 过载 流量 Q4 | 常用 流量 Q3 | 分界 流量 Q2 | 最小 流量 Q1 |
m3/h | |||||
15 | 250 | 3.125 | 2.5 | 0.016 | 0.010 |
400 | 0.010 | 0.006 | |||
500 | 0.008 | 0.005 | |||
20 | 250 | 5 | 4 | 0.025 | 0.016 |
400 | 0.016 | 0.010 | |||
500 | 0.0128 | 0.008 | |||
25 | 250 | 7.875 | 6.3 | 0.040 | 0.025 |
400 | 0.0256 | 0.016 | |||
500 | 0.0202 | 0.0126 | |||
32 | 250 | 12.5 | 10 | 0.064 | 0.040 |
400 | 0.040 | 0.025 | |||
500 | 0.032 | 0.020 | |||
40 | 250 | 20 | 16 | 0.100 | 0.064 |
400 | 0.064 | 0.040 | |||
500 | 0.0512 | 0.032 | |||

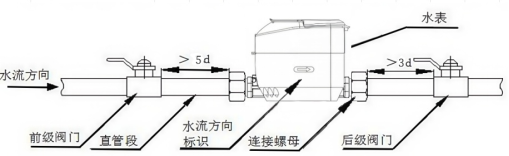

安装示意图

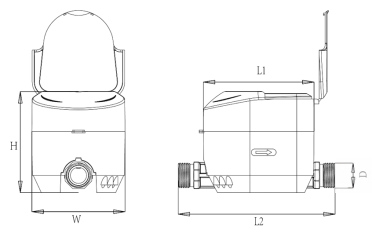

外形尺寸图
公称口径 （DN）mm | 长度 L1 mm | 长度 L2 mm | 宽 W mm | 高 H mm | 螺纹 D |
15 | 114 | 165 | 96 | 106 | G3/4B |
20 | 114 | 195 | 96 | 106 | G1B |
25 | 114 | 225 | 96 | 110 | G1 1/4B |
32 | 114 | 180 | 96 | 135 | G1 1/2B |
40 | 114 | 200 | 96 | 137 | G2B |
