产品概述
1、 计量功能：表具采用超声波测量原理，计量精度高，无任何机械运动，无磨损，仪表测量不受影响，同时使管道压力损失降到最低；
2、 显示：液晶显示全部采用汉字和数字字符显示，包括：累积流量、瞬时流量、剩余累积流量、通讯触发界面、时间等；

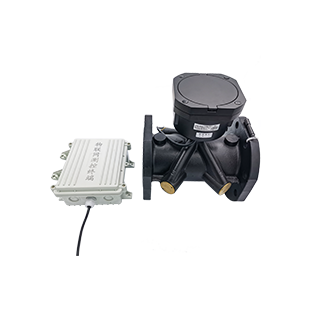

3、 通讯方式：RS485，可连接lora无线模块、NB-IoT测控终端，实现计量数据上传。
4、 微功耗设计：内置大容量锂电池，电池寿命可达10年以上。
5、 IP68防护设计，有效防止热蒸汽、冷凝水对仪表的影响，可长期浸水运行，适用于各种恶劣现场环境

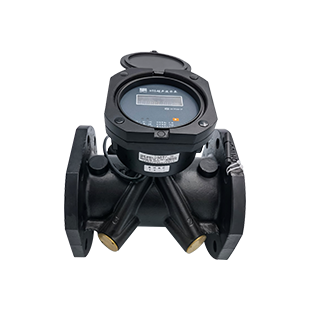

6、 材质：表头为铸铝材质，表体为铸铁管段，采用双声道传感器，具有双向流量测量功能，稳定性和抗干扰能力强；
技术参数
| 性能参数 | ||||||||
公称口径mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
常用流量Q3（m³/h） | 40 | 63 | 100 | 160 | 250 | 250 | 400 | ||
最大流量Q4（m³/h） | 50 | 78.75 | 125 | 200 | 312.5 | 312.5 | 500 | ||
分界流量Q2（m³/h） | 0.512 | 0.8064 | 1.28 | 2.048 | 3.2 | 3.2 | 5.12 | ||
最小流量Q1（m³/h） | 0.32 | 0.504 | 0.8 | 1.28 | 2 | 2 | 3.2 | ||
Q3/Q1 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | ||
Q2/Q1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||
准确度等级 | 1级、2级 | ||||||||
温度等级 | T30 | ||||||||
工作电源 | 锂电池供电3.6V | ||||||||
P(mW) | <0.8mW | ||||||||
连接方式 | 法兰连接/螺纹（DN40以下）可选，尺寸符合国标 | ||||||||
防护等级 | IP68 | ||||||||
Fmax(MPa) | 管内部分压力不超过1.6MPa，传感器浸水深度不超过5m | ||||||||
工作环境 | 温度：-25℃～+55℃，湿度≤85%（RH）；d类，固定安装在室外 | ||||||||
压力损失 | ≤0.04MPa | ||||||||
数据存储 | 存储最近24个月的累积流量 | ||||||||
数据通讯 | RS485 | ||||||||
显示参数 | 累积流量（m³）、瞬时流量（m³/h）、正累积流量（m³）、负累积流量（m³）、累积运行时间（h）、累积上电时间（h）、报警时间（h） | ||||||||
口径 | 长 | 宽 | 高 |
DN50 | 200 | 165 | 330 |
DN65 | 200 | 185 | 345 |
DN80 | 225 | 200 | 365 |
DN100 | 250 | 200 | 315 |
DN125 | 250 | 230 | 325 |
DN150 | 300 | 260 | 360 |
DN200 | 350 | 340 | 472 |
